Sambungan dan Hubungan Kayu

-
Sambungan kayu adalah 2 batang kayu atau lebih yang disambung-sambung sehingga menjadi satu buah kayu panjang, baik mendatar ataupun tegak, dalam satu bidang (2 dimensi)

Hubungan kayu adalah 2 batang kayu atau lebih yang dihubung-hubungkan menjadi satu konstruksi dalam 1 bidang berdimensi 2 atau berdimensi 3.

Sambungan kayu secara garis besar dapat dibedakan menjadi 3 kelompok :
A. Sambungan melebar
B. Sambungan melintang
C. Sambungan menyudut.
D. Sambungan memanjang

SAMBUNGAN MELEBAR

 1. Sambungan Lidah Miring



Type sambungan LIDAH MIRING ini biasa digunakan pada kayu dengan arah melebar.

2. Sambungan Lidah Lepas dan Alur



Type sambungan kayu melebar jenis LIDAH LEPAS DAN ALUR ini biasa digunakan pada jenis kayu melebar untuk konstruksi lantai dan konstruksi dinding

SAMBUNGAN MENYUDUT

 MELINTANG

1. Sambungan Voor Loef



Type sambungan kayu VOOR LOEF ini biasa digunakan pada balok kayu dengan arah melintang

2. Sambungan kayu Takikan Lurus Ekor Burung pada Pertemuan




Type sambungan kayu TAKIKAN LURUS EKOR BURUNG PADA PERTEMUAN ini biasa digunakan pada balok kayu dengan arah melintang.

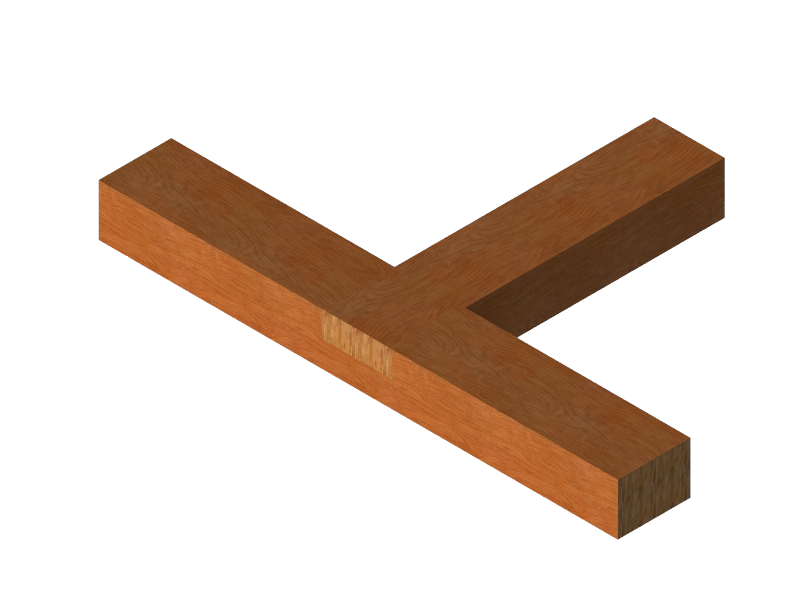

3. Sambungan Sudut Purus dan Lubang Tertutup


Type sambungan kayu PURUS DAN LUBANG TERTUTUP ini biasa digunakan pada balok kayu dengan arah melintang
