Menggambar Garis Sejajar (Garis sejajar 45 derajat)

-


Langkah kerja

• Buat garis AB 45o.

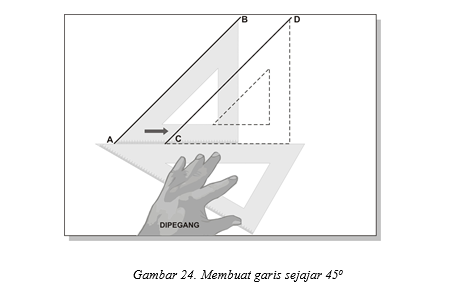

• Letakkan sisi miring segitiga 45o/45o berhimpit dengan garis AB (lihat gambar).
• Letakkan sisi miring segitiga 30o/60o berhimpit dengan sisi tegak segitiga 45o/45o. Pegang dan tahan segitiga tersebut.

• Selanjutnya geser segitiga 45o/45o sesuai dengan jarak yang dikehendaki kemudian tarik garis CD maka garis CD akan sejajar dengan garis AB.
