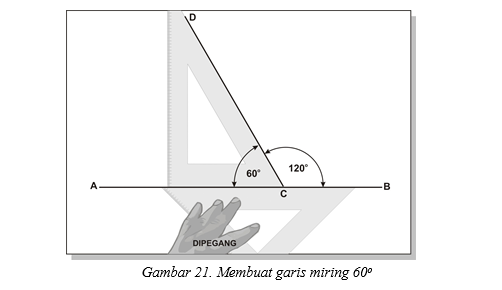

Membuat garis miring 60 derajat

-

Langkah Kerja

 • Letakkan sisi miring segitiga 45o/45o (lihat gambar) secara horisontal. Pegang dan tahan segitiga tersebut.
• Tarik garis AB.
• Letakkan sisi pendek segitiga 30o/60o berhimpit dengan sisi miring segitiga 45o/45o.
• Tarik garis CD pada sisi miring segitiga 30o/60o.

• Maka garis CD akan membentuk sudut 60o terhadap garis AB
