Membuat Garis Miring 75 derajat

-

Langkah Kerja

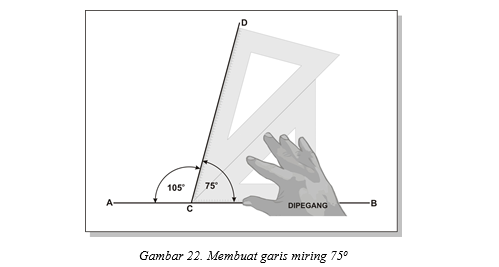

• Buat garis horisontal AB
• Letakkan sisi tegak segitiga 45o/45o berhimpit dengan garis AB (lihat gambar) Pegang dan tahan segitiga tersebut.
• Letakkan sisi miring segitiga 30o/60o berhimpit dengan sisi miring segitiga 45o/45o.
• Tarik garis CD pada sisi panjang segitiga 30o/60o.
• Maka garis CD akan membentuk sudut 75o terhadap garis AB.
